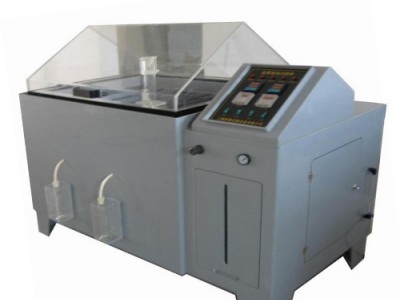

YWS-250鹽霧腐蝕試驗(yàn)箱（PVC/PP板）

產(chǎn)品用途：該產(chǎn)品是針對(duì)各種材質(zhì)表面處理,包含五金、電鍍、電子產(chǎn)品、電子零部件、汽車零部件、摩托車、五金潔具、螺絲、彈簧、磁性材料、有機(jī)及無(wú)機(jī)皮膜、陽(yáng)極處理、防銹等行業(yè)品質(zhì)檢測(cè)及測(cè)試其制品的耐腐蝕性。

符合標(biāo)準(zhǔn)：嚴(yán)格參照GB/T2423.17-2008、GB/T10587-2006、GJB150.11A-2009、GB/T10125-2012、GB/T5170.8-2008、DIN50021、ISO1456、ISO3768、ASTM B117等試驗(yàn)方法設(shè)計(jì)制造；

一、產(chǎn)品規(guī)格及技術(shù)參數(shù)：

YWS-250鹽霧腐蝕試驗(yàn)箱（PVC/PP板）

二、試驗(yàn)方法：中性鹽霧試驗(yàn)（NSS試驗(yàn)）、鹽霧試驗(yàn)（SS試驗(yàn)）、醋酸鹽霧試驗(yàn)（ASS試驗(yàn)）、銅加速醋酸鹽霧試驗(yàn)（CASS試驗(yàn)）等鹽霧試驗(yàn)方法；

三、箱體材質(zhì)：
 1.箱體及內(nèi)膽均采用進(jìn)口PVC高強(qiáng)度耐腐蝕塑料板,表面光潔平整,并耐老化、耐腐蝕；易清洗、無(wú)泄露；
 2.箱蓋采用進(jìn)口PVC透明塑板,便于試驗(yàn)時(shí)觀測(cè)試驗(yàn)樣品受試狀況,箱蓋與箱體采用水密封，從而防止鹽霧外泄；
 3.超大鹽水箱設(shè)計(jì),杜絕因缺少鹽水而中斷試驗(yàn)；

四、噴霧系統(tǒng)：
 1.噴霧采用塔式噴霧器（塔尖高度可調(diào)節(jié)）、導(dǎo)向鹽霧、霧粒細(xì)小、自然沉降、噴嘴無(wú)鹽結(jié)晶、沉降量可調(diào)；
 2.噴霧氣體進(jìn)行兩級(jí)穩(wěn)壓調(diào)壓,同期予以油污過濾、氣體濕化預(yù)熱；
 3.霧化鹽水儲(chǔ)存為內(nèi)置隱藏式且儲(chǔ)存容量大,鹽水配有預(yù)熱功能；
 4.鹽水霧化前配備石英鹽水過濾元件,避免噴嘴雜質(zhì)堵塞而終止試驗(yàn)；

五、設(shè)備使用條件:
1、環(huán)境溫度：5℃～＋28℃（24小時(shí)內(nèi)平均溫度≤28℃）
2、環(huán)境濕度：≤85%R.H
3、機(jī)器放置前后左右各80公分不可放置東西；
4、氣源：空氣壓縮機(jī)（客戶自備或廠家代購(gòu)）
5、純凈水（2-3桶）
6、工業(yè)用鹽（氯化鈉）：與純凈水的調(diào)配比例1:19

 六、鹽霧試驗(yàn)的溶液配制：
（一）中性鹽霧試驗(yàn)NSS的溶液配比
1．配制氯化鈉溶液。每1L蒸餾水（或純凈水）兌50g氯化鈉，即濃度為50g/L±5g/L，攪拌直至氯化鈉完全溶解；
2．用酸度計(jì)測(cè)量氯化鈉溶液的pH值，使其在6.4-7.0之間（使試驗(yàn)過程中收集的噴霧溶液PH值為6.5-7.2之間），通常情況下使用蒸餾水或純凈水直接將氯化鈉溶解即可，不用另外調(diào)PH值。PH值可用氫氧化鈉和冰乙酸調(diào)整，少量氫氧化鈉或冰乙酸就能使溶液PH值發(fā)生重大變化：氫氧化鈉使PH值變高，冰乙酸使PH值變低。
（二）乙酸鹽霧試驗(yàn)AASS的溶液配比
1．配制氯化鈉溶液，濃度同中性鹽霧試驗(yàn)NSS；
2．在氯化鈉溶液中加入少量冰乙酸，攪拌均勻，并用酸度計(jì)測(cè)量溶液的pH值，直至其為3.0-3.1之間（使試驗(yàn)過程中收集的噴霧溶液PH值為3.1-3.3之間）。
（三）銅加速乙酸鹽霧試驗(yàn)CASS的溶液配比
1．配制氯化鈉溶液，濃度同中性鹽霧試驗(yàn)NSS；
2．在氯化鈉溶液中加入氯化銅，其濃度為0.26g/L±0.02g/L（即0.205g/L±0.015g/L無(wú)水氯化銅）；
3．?dāng)嚢柚敝谅然c與氯化銅完全溶解；
4．在氯化鈉溶液中加入少量冰乙酸，攪拌均勻，并用酸度計(jì)測(cè)量溶液的pH值，直至其為3.0-3.1之間（使試驗(yàn)過程中收集的噴霧溶液PH值為3.1-3.3之間）。
